Lineale, Raster und Hilfslinien in Adobe Illustrator verwenden

Wer in Illustrator Logos, Icons oder Layouts zeichnet, braucht Hilfen zum exakten Ausrichten. Lineale, Hilfslinien und Raster gehören zu den wichtigsten Werkzeugen dafür. Sie erscheinen nur auf dem Bildschirm und werden nicht gedruckt oder exportiert.
Lineale einblenden und konfigurieren
- Wählen Sie Ansicht > Lineale > Lineale einblenden oder drücken Sie Strg + R.
- Rechtsklick auf ein Lineal öffnet eine Liste mit Einheiten wie Pixel, Millimeter, Zentimeter oder Punkt.
- Der Nullpunkt liegt standardmäßig in der oberen linken Ecke. Ziehen Sie aus dem Schnittpunkt der Lineale, um ihn zu verschieben. Ein Doppelklick auf diese Ecke setzt ihn zurück.
Die Standardeinheit legen Sie in den Voreinstellungen unter Einheiten fest.
Hilfslinien erstellen

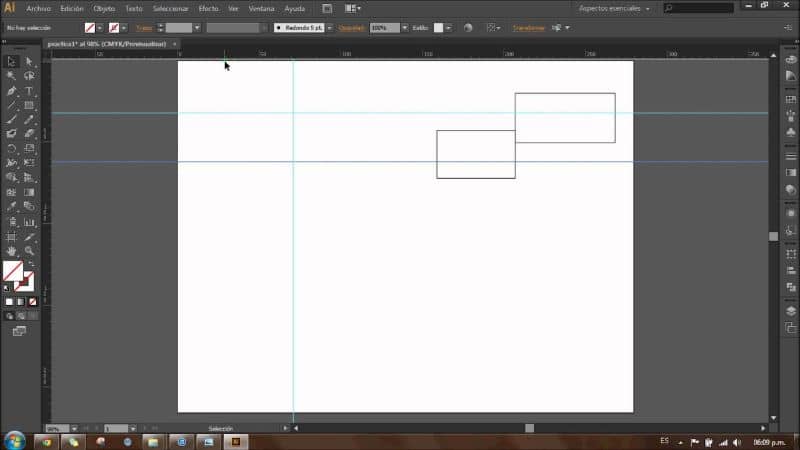

Klicken Sie in ein Lineal und ziehen Sie mit gedrückter Maustaste in das Dokument. Aus dem oberen Lineal entsteht eine waagerechte, aus dem linken Lineal eine senkrechte Linie. Mit der Umschalttaste rasten Hilfslinien an den Linealmarken ein. Aus Formen machen Sie Hilfslinien über Ansicht > Hilfslinien > Hilfslinien erstellen.
- Ausblenden: Ansicht > Hilfslinien > Hilfslinien ausblenden.
- Sperren: Ansicht > Hilfslinien > Hilfslinien sperren, damit sie nicht verrutschen.
- Löschen: Hilfslinien löschen im selben Menü.
Raster und Ausrichten
Unter Ansicht > Raster einblenden erscheint ein Gitter. Die Rasterweite stellen Sie in den Voreinstellungen unter Hilfslinien und Raster ein, etwa Linie alle 10 mm mit 4 Unterteilungen. Aktivieren Sie Ansicht > Am Raster ausrichten, damit Objekte beim Ziehen an den Linien einrasten. Für Pixelgrafiken ist die Pixelvorschau ein gutes Pendant.
Intelligente Hilfslinien
Die intelligenten Hilfslinien (Strg + U) zeigen beim Verschieben automatisch Ausrichtungen zu anderen Objekten, Mittellinien und Abständen. Für schnelles Arbeiten sind sie oft bequemer als feste Linien.
Welches Hilfsmittel wofür?
| Hilfsmittel | Einsatz |
|---|---|
| Lineale | Maße ablesen, Hilfslinien ziehen |
| Hilfslinien | Feste Ausrichtung an bestimmten Positionen |
| Raster | Gleichmäßige Abstände, Icons und Pixelarbeit |
| Intelligente Hilfslinien | Ausrichten an vorhandenen Objekten |
Mehr zum Programm: Objekte drehen in Illustrator, Muster bearbeiten und Zoomen mit Tastenkürzeln. In Photoshop zeigt der Beitrag zum Linealwerkzeug Ähnliches.
Häufige Fragen
Warum lassen sich meine Hilfslinien nicht bewegen?
Sie sind wahrscheinlich gesperrt. Heben Sie die Sperre im Menü Ansicht > Hilfslinien auf.
Werden Hilfslinien mitgedruckt?
Nein, sie sind nur auf dem Bildschirm sichtbar.
Wie ändere ich die Farbe der Hilfslinien?
In den Voreinstellungen unter „Hilfslinien und Raster“.
